开卷校平自动生产线卷料跑偏的解决方法

  开卷、洗濯、校平、剪切主动线是用于金属卷料、塑料卷材、纸张等开卷、洗濯、校平、修废边、纵剪、横剪(斜剪)、收卷、落料、码垛等众种工序的主动化成套筑造,它可能明显地革新产物德料,充斥进步板材的欺骗率和劳动临盆率,从而大大地低落临盆创制本钱。广大用于汽车、轻工、家用电器、电机、农业死板、食物包装、印刷、制造、冶金、制船、金属制桶等各行业。固然有以上诸众好处,可是因为主动线因本身重力、构造、摩擦力、工艺本事等等来由,卷材正在打开、洗濯、运转历程中的跑偏题目对整机输出的产物德料(如钢板的外貌质料)影响极大。

  开卷线正在调试应用历程中,从辅助引料、洗濯、校平、防退机构、伺服送料、皮带输送机构等部件出来的板料平常都市对开卷线中央线的安排对象发生偏移,它(跑偏)不光对剪切精度有影响(对角线不等),况且还会正在板材外貌上发生斜纹(光照时可能巡视到)。汽车行业因为采用高反光漆喷涂,若采用这种板坯冲压笼罩件,将发生一种崎岖不屈的感受(对钢板贴纸发生扯破),吃紧时板料会呈现海浪状或一边凸、一边凹的体式。跑偏过大时会变成泊车事件或变成钢板报废。影响板料跑偏的闭键来由是各辊子因为重力的影响,变成辊子变形,中央地方往下凹,变成辊子间钢板正在左、右对称地方上受力巨细、对象纷歧概。别的每个部件辊子之间和部件之间的辊子平行度差错也是变成跑偏的主要要素之一。

  上、下送料辊因左、右立柱加工本事的缺陷加上重力的影响,使其变形下凹,两辊不屈行,变成跑偏。跑偏不光与板料的受力巨细和对象相闭,还与摩擦力的巨细和对象相闭。所以,采用左、右立柱的下送料辊轴孔、摆架辊轴孔、底面、键槽地方同作的加工工艺后,保障了上、下送料辊的平行,同时调剂上、下撑持辊也可进一步保障两辊平行。

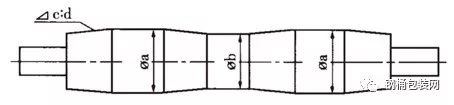

  机构辊轴为直筒式,跨度达3m,因为重力功用其平行度调剂很穷苦,易使皮带(单条、两条)跑偏,有时皮带以至跑到一边,变成皮带报废。△为此,将直筒式辊轴改为两端细中心等粗的腰饱形(图1),跑偏取得治理。

  鼎新后的辊轴固然平行度调剂仍有穷苦,但因为现构造胀紧后,皮带的两头相对待中心正在弹性变形的功用下往里缩短,两辊固然平行度达不到打算央求,可是两辊不屈行对皮带发生的轴向力小于两头皮带的缩短力,所以,皮带跑偏容易取得治理。

  风压的巨细直接影响辊子之间的夹紧力F的巨细,现有筑造两头气缸均采用统一气道。假若改成各自孑立驾驭气道或接头带俭约阀,则可能差别调剂气压。对待加工装配变成的跑偏可能举行补充并校正。

  正在装配调试历程中,由于各部件辊子进、出料的地方高、低区别,体式不同,各辊子之间的平行无法所有保障,重力会影响每对辊子之间的受力情状,跑偏仍不免。平常的丈量用具无法正确地监测,所以,还需通过间接机谋来保障装配质料,保障辊对的平行度,厉防跑偏。

  开卷线的装配精度邦度没有显然的轨则,参考日本的同类产物精度,公司内控圭表轨则,两相邻部件平行度±0.10mm/m。平凡采用矩形对角线相称道理、勾股弦定理举行丈量、策画和调剂,若要求受到局部地情状下,还可用声纳仪监测。开卷线装配精度保障的全体本事如下:

  最初正在各部件床身上划出横向和纵向的中央线举动基准,而且丈量好每个部件的外形尺寸。再以车间厂房的撑持柱向机床地基一侧作等距点,再作与柱子的平行线)。

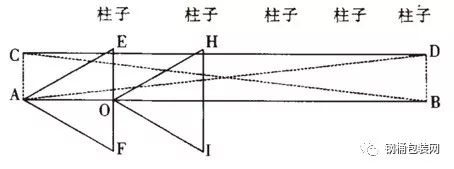

  遵照地基的前、后、左、右确定地基中央线上A、B点,通过丈量AD=BC来订正A、B两点(欺骗矩形对角线相称道理来补充卷尺的丈量差错)。然后作开卷机中央线的两头点E、F、(E、F两头之间的间隔尽量增大,间隔越大、丈量越正确),丈量AE、AF使AE=AF来订正E、F两点,作出开卷机的中央线,设EF与AB的交点为O,同理作辅助引料中央线两头点H、I,丈量HO、IO,使HO=IO订正H、I点,其他后序部件同理类推。遵照开卷线纵、横中央线划出每个部件的外形轮廓线,吊装各部件,使床身的中央线标志与开卷线基准的中央线重合,同时又与本部件的横向中央线重合,然后调平,正在各部件就位的情状下,对其装配精度举行复查、微调。正在丈量历程中,为轻易可用铅锤、钢丝(钢琴线)和维系架将各部件的中央线引到空中举行丈量。

  通过对构造工艺领悟和总结,对跑偏有了外面上的依照,正在不进步各筑造加工精度和增长元器件的条件下,通过以上的工艺调剂和手段,治理了整线相接调剂的穷苦。采用制造上放大样的本事与过去比拟恶果大大地进步,平常一条线一个月安排就能装配调试完毕。返回搜狐,查看更众
