机电一体化自动生产线拆装与调试控制程序编写

  原题目:机电一体化,主动临盆线拆装与调试统制次序编写,PLC工业通信汇集

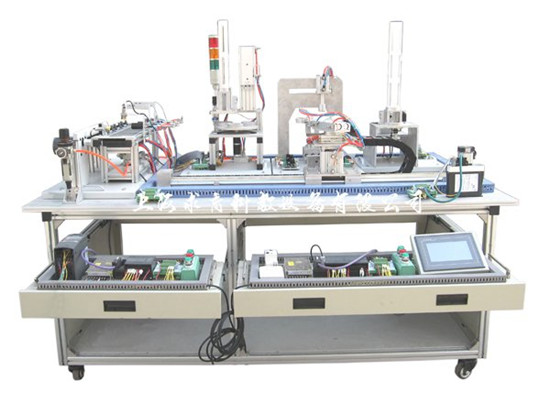

  上海求育QY-GD22主动临盆线拆装与调试实训安装由铝合金导轨式实训台、范例的机电一体实训化修设的板滞部件、PLC模块、变频器模块、按钮模块、电源模块、模仿临盆修设实训模块、接线端子排和种种传感器、预备机等构成。

  实训安装台架为铝合金导轨式,实训观察安装PLC模块的I/O端子、变频器的接线端子、各常用模块与PLC的贯串端子,均与安适插座贯串,行使带安适插头的导线实行电途贯串;各指令开闭、光电开闭、传感器和指示元件的电途,则通过端子排实行贯串。插拔线贯串电途与端子牌贯串电途相联合,既保障学生根基身手的陶冶、酿成和坚固,又保障电途贯串的神速、安适和牢靠。

  铝合金导轨式实训台:能够装配送料机构、板滞手、传输分拣机构。实训模块及PLC主机等能够睡觉正在拉出式的支架上。

  PLC模块及变频器模块:PLC40点以上IO西门子;变频器:西门子;模块资料哀求:高强度塑料外壳、重量轻,面板是铝塑板,图案、文字符号采用进口油墨丝印。

  电源模块:三相电源总开闭(带泄电和短途庇护)1个,熔断器3只,单相电源插座2个,安适插座5个;

  按钮模块:24V/6A、12V/2A各一组;急停按钮1只,转换开闭2只,蜂鸣器1只,复位按钮黄、绿、红各1只,自锁按钮黄、绿、红各1只,24V指示灯黄、绿、红各2只;

  一体化接线排:接线排壳体上两侧相对创立有一低级接线区(接线端子)和一次级接线区(安适插座);接线端子与对应的安适插座通过导电弹性件贯串;接线排壳体角落卷折,设有固定用的螺孔,能够固定正在实训桌上。

  井式上料机构:井式工件库1件,物料推出机构1件,光电传感器2只,磁性开闭2只,单缸气缸1只,△单控电磁阀1只,警示灯1只,首要竣工将工件库中的工件按序推出。气缸及隶属传感器选用SMC。

  气动板滞手安装:四自正在度气动板滞手,气缸及隶属传感器选用SMC;全盘搬运机构能竣工四个自正在度手脚,手臂伸缩、手臂盘旋、手爪上下、手爪松紧。气缸及隶属传感器选用SMC。

  加工机构:首要由物料台、物料夹紧安装、龙门式二维运动安装、主轴电机、刀具以及相应的传感器、磁性开闭、电磁阀、步进电机及驱动器、主轴电机、滚珠丝杆副、支架、板滞零部件组成。

  物件包装机构:首要由井式供料单位、三工位盘旋就业台、平面轴承、冲压装置单位、光电传感器磁性开闭、电磁阀(日本SMC)、直流减速电机、支架、板滞零部件组成。

  物料分拣安装:传送带通过三相异步电动机驱动,正在传送带端点处安排有落料口,通过光电传感器检测物料;传送带上装有三个出料槽,对应名望有电感传感器、光纤传感器等,同时正对料槽名望装有推料气缸,共计三个气缸。传送带采用可拆卸的铝合金支架。气缸及隶属传感器选用SMC。

  选用该安装摆设的单出杆气缸、单出双杆气缸、盘旋气缸等气动施行元件和单控电磁换向阀、双控电磁换向阀和磁性开闭等气动统制元件,可竣工下列气动工夫的就业劳动:

  选用该安装摆设的PLC模块、变频器模块和指令开闭、传感器等,可竣工下列PLC行使工夫就业劳动:

  选用该安装摆设的机电一体化修设部件、PLC模块、变频器模块和指令开闭、传感器等,可竣工下列机电修设装配和机电一体化工夫的就业劳动:

  选用该安装摆设的机电一体化修设部件、PLC模块、变频器模块和指令开闭、传感器等,可竣工下列机电修设装配和机电一体化工夫的就业劳动:

  编制选用三菱PLC主统制器,配合FX1N-485BD汇集模块,基于本汇集通讯功效,可竣工下列工业现场总线通讯工夫陶冶劳动:
